防爆電機結構圖解及接線實物圖
發布日期:2021年12月02日 信息來源：/ 點擊數：

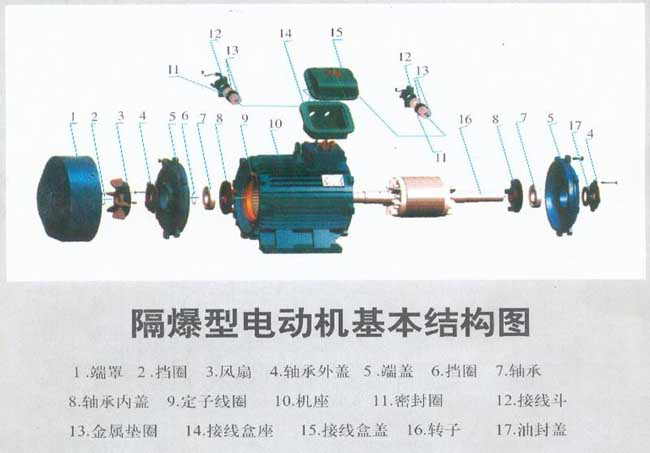

與普通電機相比,防爆電機的結構特點主要是底座與端蓋、接線盒、接線盒底部和蓋子的接觸面均設置為防爆面。隔爆面與普通電機配合面沒有實質性區別,但為了滿足更高的密封要求,增加了匹配面積(如加長唇口),提高了匹配精度。防爆電機結構圖解如下圖所示。
防爆電機在安裝、維修過程中需要接線的情況還是很多的，尤其是在加長連接線的過程中，個別師傅由于未按標準操作，導致燒壞電源線、主板電器元件、保險管以及產生通訊故障的情況很多，今天在此分享接線的一系列操作標準及注意事項，具體如下：

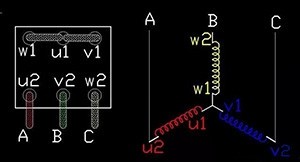

星型接法
星型接法是把電機三相線圈的3個末端連接在一起作為公共端，由3個首端引出3條火線的連接方式，原理圖如下：

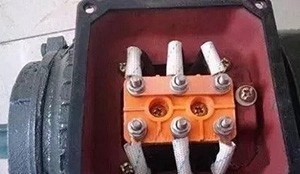

三角接線法
三角接線法是把電機三相線圈的每一相的繞組的始端依次相接的連接方式，原理圖如下：
防爆電機三角接法原理圖
星形和三角形接法在電壓上和電流上的區別
三角形接法時電機相電壓等于線電壓；線電流等于根號3倍的相電流。
星形接時，線電壓是相電壓的根號3倍，而線電流等于相電流。
